Напряжение тока катушки: | ДК24В | Расклассифицированное течение: | 8А |
---|---|---|---|
Форма контакта: | конец 2 открытых 2 | материал контакта: | серебряный сплав никеля |
Размеры:

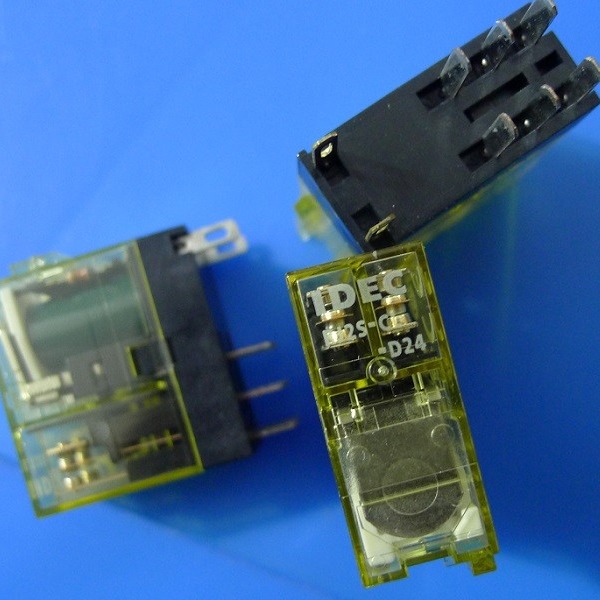

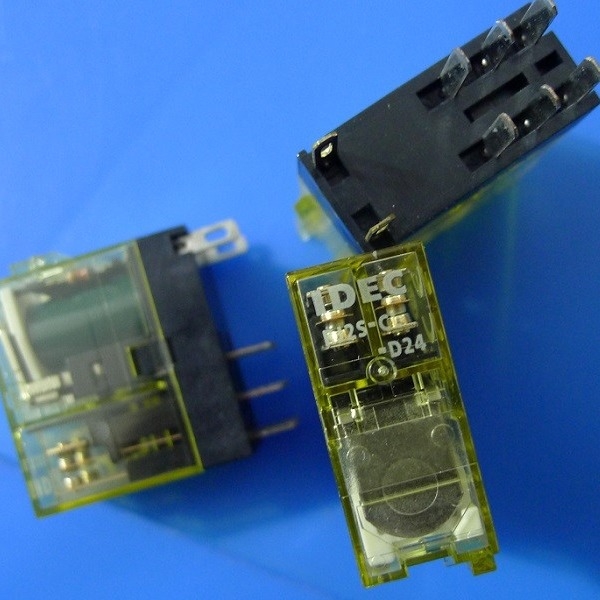

Особенностисерий РДЖ уменьшают реле силы
Компактные и изрезанные реле силы. Большая емкость переключения.
• Компактный расквартировывающ только 12.7мм широкое.
Большая допустимая мощность на контактах
РДЖ1 (1-поле): 16А (общее пользование УЛ классифицируя АК @250В)
РДЖ2 (2-поле): 8А
• Не-поляризовыванный индикатор СИД доступный на типе лезвия. Структуры световода ИДЭК видимость ен уникальной высокая состояния катушки от любого направления.
• Превосходная электрическая и механическая жизнь.
Электрическая жизнь: 200 000 деятельност (нагрузка АК)
Механическая жизнь: 30 миллионов деятельность (нагрузка АК)
• Уступчивое РоХС директивное (ЕС директивное 2002/95/ЭК). Не содержит никакие руководство, ртуть, шестивалентный хромий, ПББ или ПБЭД).
• Модель диода:
Напряжение тока витхстанд диода обратное: 1000В
• Узнанный УЛ, аттестованное КСА, ЭН уступчивый.
Спецификации
Модель | РДЖ1 | РДЖ2 | |
Количество поляков | 1-поле | 2-поле | |
Конфигурация контакта | СПДТ | ДПДТ | |
Материал контакта | сплав Серебр-никеля | ||
Степень защиты | ИП40 | ||
Контактное сопротивление (исходная величина) (*1) | максимум 50мΩ | ||
Приведитесь в действие время (*2) | максимум 15 госпож | ||
Выпустите время (*2) | максимум 10 госпож (с диодом: максимум 20 госпож) | ||
Диэлектрическая прочность | Между контактом и катушкой | 5000В АК, 1 минута | 5000В АК, 1 минута |
Между контактами такого же поляка | 1000В АК, 1 минута | 1000В АК, 1 минута | |
Между контактами различных поляков | -- | 3000В АК, 1 минута | |
Сопротивляемость при колебательном движении | Работая крайности | 10 к 55Хз, амплитуда 0,75 мм | |
Пределы повреждения | 10 к 55Хз, амплитуда 0,75 мм | ||
Сопротивление удара | Работая крайности | ОТСУТСТВИЕ контакта: контакт 200м2/с НК: 100м2/с | |
Пределы повреждения | 1000м2/с | ||
Электрическая жизнь (номинальная нагрузка) | Нагрузка АК: минимум 200 000 деятельност (частота 1800 деятельности в час) | ||
Нагрузка ДК: минимум 100 000 деятельност (частота 1800 деятельности в час) | |||
Механическая жизнь (нулевая нагрузка) | Катушка АК: минимум 30 000 000 деятельност (деятельность частоты 18 000 деятельности в час) | ||
Катушка ДК: минимум 50 000 000 деятельност (деятельность частоты 18 000 деятельности в час) | |||
Рабочая температура (*3) | -40 к +70℃ (отсутствие замерзать) | ||
Работая влажность | РХ 5 до 85% (отсутствие конденсации) | ||
Вес (приблизительно) |
19г (тип), 17г лезвия (тип), 16г к формы ПКБ (тип формы а ПКБ) |
